一、產品概述

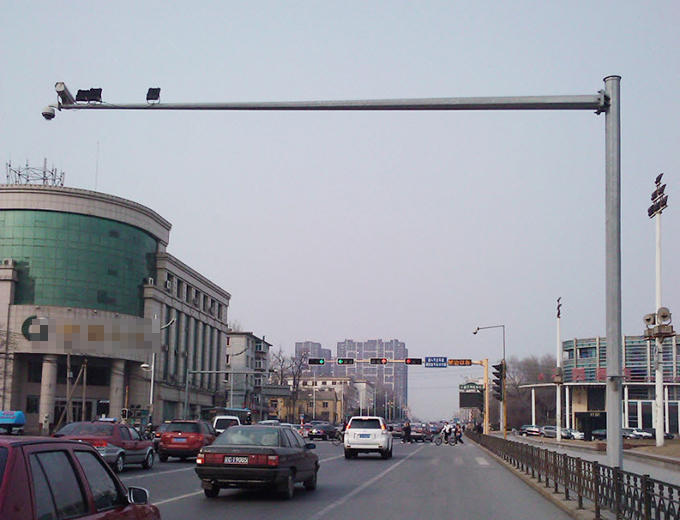

立桿要求攝像機離地面高度一般不低于5米，挑臂長度3～5米，立桿下端管徑應在220 mm±10mm、上端管徑應在120 mm±5mm，管壁厚度應≥6mm，表面防腐、抗臺風。立桿基礎深度不低于1.5米，基礎直徑大于1米，采用混凝土灌筑，以確保立桿的牢固度。

設計：電子警察監控立桿結構及基礎結構尺寸計算,依招客戶確定的外觀形狀及廠家的構造參數按抗震6級、抗風力8級設防.

焊接工藝：應采用電焊接,整個桿體無漏焊,焊縫平整,無焊接缺陷。

噴塑工藝：鍍鋅后鈍化處理,噴塑附著力好,厚度≥65μm。噴塑采用塑粉。符合astm d3359-83標準。

桿體觀感：造型及尺寸符合用戶要求,造型流暢和諧,美觀大方,色澤均勻,鋼管直徑選用合理。監控立桿為圓椎八角形結構,八角錐形桿整體無變形扭曲。桿體圓度標準1.0mm≤。桿體表面光滑一致,無橫向焊縫。刀片劃痕測試(25×25mm方格)噴塑層粘貼力強不輕易剝落。密封立桿并包頂端以防水氣進入,防水內漏措施可靠。

垂直度檢驗：電子警察監控立桿直立后,使用經緯儀對桿的兩向垂直度作檢驗,垂直度偏差1.0≤%。

二、技術參數

立桿高度： 5000mm~6800mm

立桿厚度：4mm~14mm

橫臂長度：1000mm~16000mm

材質：國際標準低硅低碳高強度q235

底法蘭厚度：≥14mm。

訂貨指南：客戶可按照自己使用的實際需求，向我方提供圖紙、尺寸等，訂造您所需要的產品。
